| Propiedades de la Solución | ||
|---|---|---|
| Peso (por metro cuadrado) | Luz Máxima Admisible | Espesor |
| 48 | 3.1 | 238 |
| [Kg/m²] | [m] | [mm] |
| Función Estructural | ||
|---|---|---|
| Gravitacional | X | |
| Lateral | X | |

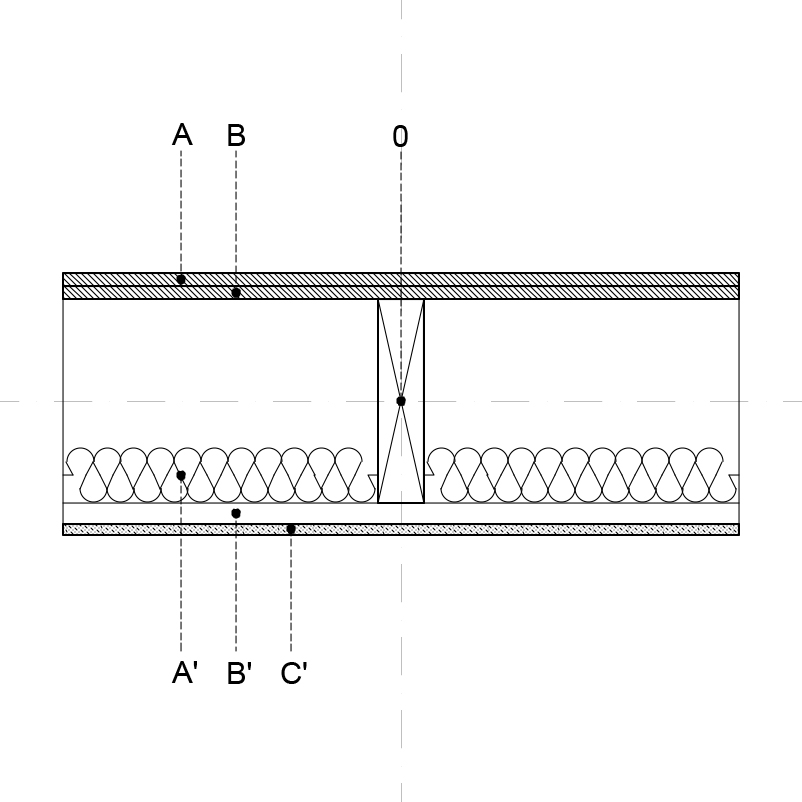

| Capa | Nombre Material | Espesor [mm] | Proveedor | Densidad [kg/m³] | Código Itemizado |
|---|---|---|---|---|---|
| H | |||||
| G | |||||
| F | |||||
| E | |||||
| D | |||||
| C | |||||
| B | Plancha OLB MASISA 12[mm] | 12 | MASISA | 700 | D 03 08 05/D 04 06 09/D 05 06 02 |
| A | Plancha OLB MASISA 12[mm] | 12 | MASISA | 700 | D 03 08 05/D 04 06 09/D 05 06 02 |
| 0 | Recomendaciones Propiedades de la Madera | Especificación Entramado de Madera | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Especie | Terminación | Preservación NCh 819 | Contenido de Humedad NCh 1198 | Cantidad | Viga | Viga Perimetral | Grado Estructural NCh 1198 | Distanciamiento [mm] |
Presencia Cadenetas | Proveedor | |
| Pino Radiata | Cepillado / Dimensionado (Según informe de fuego) |
Preservado | CH<20% | 1 | 2x8 | 2x8 | G2 | 400 | s/cadeneta | Genérico | |
| 41x185 [mm] | 41x185 [mm] | ||||||||||
| Capa | Nombre Material | Espesor [mm] | Proveedor | Densidad [kg/m³] | Código Itemizado |
|---|---|---|---|---|---|
| A' | Aislación Lana de Vidrio AislanGlass Volcán 50[mm] (14[kg/m3]) | 50 | Volcán | 14 | D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01 |
| B' | Estructura Secundaria Madera 19x41[mm] c/400[mm] ⊥ | 19 | Genérico | 83 | D 01 02 02/D 03 06 02 |
| C' | Plancha Yeso Cartón ST Volcanita Volcán 10[mm] | 10 | Volcán | 650 | D 01 02 07/D 04 06 12 |
| D' | |||||
| E' | |||||
| F' | |||||
| G' | |||||
| H' |
| Resistencia al Fuego (RF) [Clasificación] |
Informe N° (RF) | Laboratorio (RF) | Tipo de Informe (RF) | Fecha de Emisión (RF) |
|---|---|---|---|---|
| 15 | 1.564.677 | IDIEM | Ensayo | 01/03/2021 |
| Indice de Reducción Acústica (Rw+C) [dB(A)] | Informe N° (Rw+C) | Laboratorio (Rw+C) | Tipo de Informe (Rw+C) | Fecha de Emisión (Rw+C) |
|---|---|---|---|---|
| N/A | N/A | N/A | N/A | N/A |
| Nivel de Presión Acústica de Impacto Normalizado (Ln,w) [dB] | Informe N° (Ln,w) | Laboratorio (Ln,w) | Tipo de Informe (Ln,w) | Fecha de Emisión (Ln,w) |
|---|---|---|---|---|
| N/A | N/A | N/A | N/A | N/A |
| Fijación Panel / Entramado | |
|---|---|
|
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
|
|
| Tipo | Clavos helicoidales |
| Proveedor | Genérico |
| Diámetro | 2 ½" |
| Distanciamiento Perimetral (A) [mm] | 150 |
| Distanciamiento Interior (B) [mm] | 300 |
| Fijación Entramado / Entramado | |
|
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
|
|
| Tipo | Clavos |
| Proveedor | Genérico |
| Diámetro | 4" |
| Cadenetas | Otros | ||
|---|---|---|---|
| Tipo | Altura/Distanciamiento [mm] | Escuadría | Información Sobre Carga Ensayo de Fuego Original |
| N/A | N/A | N/A | sobrecarga mecánica de 200 kg/m2 |
