Propiedades de la Solución | ||
---|---|---|
Peso (por metro cuadrado) | Luz Máxima Admisible | Espesor |
168 | 2.9 | 338 |
[Kg/m²] | [m] | [mm] |
Función Estructural | ||
---|---|---|
Gravitacional | X | |
Lateral | X |

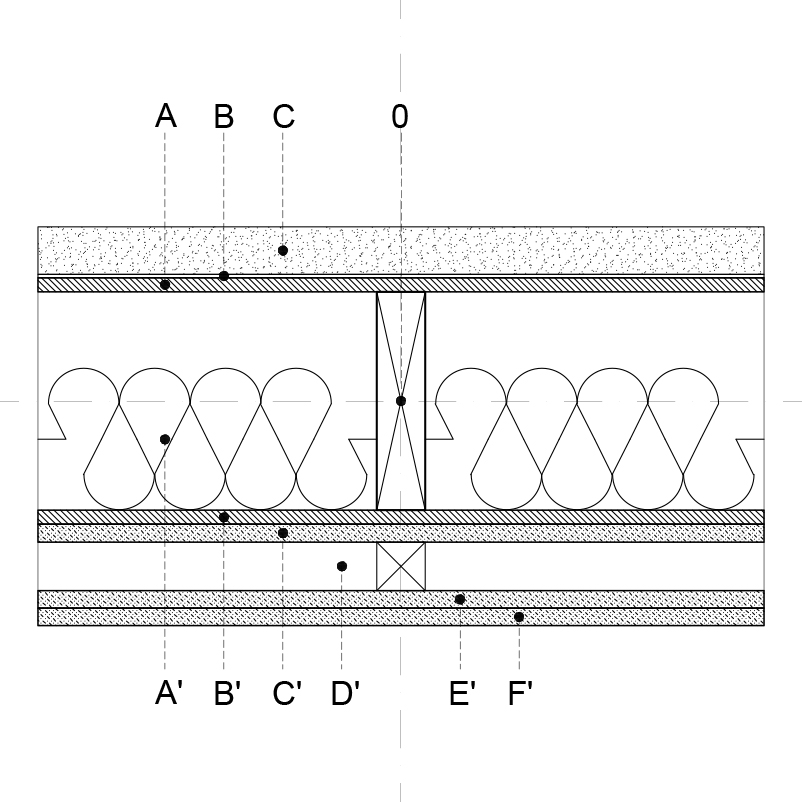

Capa | Nombre Material | Espesor [mm] | Proveedor | Densidad [kg/m³] | Código Itemizado |
---|---|---|---|---|---|
H | |||||
G | |||||
F | |||||
E | |||||
D | |||||
C | Pastelón Hormigón Genérico 40[mm] | 40 | Genérico | 2400 | D 05 12 02 |
B | Membrana acústica Caucho Silent Acustic Polambiente 3[mm] | 3 | Polambiente | 750 | D 05 13 01 |
A | Plancha Terciado Estructural Genérico 12[mm] | 12 | Genérico | 535 | D 04 06 11/D 05 06 02 |
0 | Recomendaciones Propiedades de la Madera | Especificación Entramado de Madera | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Especie | Terminación | Preservación NCh 819 | Contenido de Humedad NCh 1198 | Cantidad | Viga | Viga Perimetral | Grado Estructural NCh 1198 | Distanciamiento [mm] |
Presencia Cadenetas | Proveedor | |
Pino Radiata | Cepillado / Dimensionado (Según informe de fuego) |
Preservado | CH<20% | 1 | 2x8 | 2x8 | MGP10 | 600 | c/cadeneta | Genérico | |
41x185 [mm] | 41x185 [mm] |
Capa | Nombre Material | Espesor [mm] | Proveedor | Densidad [kg/m³] | Código Itemizado |
---|---|---|---|---|---|
A' | Aislación Lana de Vidrio EcoBatt Knauf 120[mm] (11[kg/m3]) | 120 | Knauf | 11 | D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01 |
B' | Plancha Terciado Estructural Genérico 12[mm] | 12 | Genérico | 535 | D 04 06 11/D 05 06 02 |
C' | Plancha Yeso Cartón RF Gyplac Romeral 15[mm] | 15 | Pizarreño-Romeral | 700 | D 01 02 07/D 04 06 12 |
D' | Estructura Secundaria Madera 41x41[mm] c/400[mm]⊥ | 41 | Genérico | 54 | D 01 02 02/D 03 06 02 |
E' | Plancha Yeso Cartón RF Gyplac Romeral 15[mm] | 15 | Pizarreño-Romeral | 700 | D 01 02 07/D 04 06 12 |
F' | Plancha Yeso Cartón RF Gyplac Romeral 15[mm] | 15 | Pizarreño-Romeral | 700 | D 01 02 07/D 04 06 12 |
G' | |||||
H' |
Resistencia al Fuego (RF) [Clasificación] |
Informe N° (RF) | Laboratorio (RF) | Tipo de Informe (RF) | Fecha de Emisión (RF) |
---|---|---|---|---|
120 | 1.365.086-2 | IDIEM | Asimilación | 26/08/2022 |
Indice de Reducción Acústica (Rw+C) [dB(A)] | Informe N° (Rw+C) | Laboratorio (Rw+C) | Tipo de Informe (Rw+C) | Fecha de Emisión (Rw+C) |
---|---|---|---|---|
50 | 222 | CPIA | Ensayo | 02/12/2019 |
Nivel de Presión Acústica de Impacto Normalizado (Ln,w) [dB] | Informe N° (Ln,w) | Laboratorio (Ln,w) | Tipo de Informe (Ln,w) | Fecha de Emisión (Ln,w) |
---|---|---|---|---|
62 | 222 | CPIA | Ensayo | 02/12/2021 |
Fijación Panel / Entramado | |
---|---|
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
|
|
Tipo | Clavos |
Proveedor | Genérico |
Diámetro | 2" |
Distanciamiento Perimetral (A) [mm] | 250 |
Distanciamiento Interior (B) [mm] | 250 |
Fijación Entramado / Entramado | |
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
|
|
Tipo | Información no detallada |
Proveedor | Genérico |
Diámetro | Información no detallada |
Cadenetas | Otros | ||
---|---|---|---|
Tipo | Altura/Distanciamiento [mm] | Escuadría | Información Sobre Carga Ensayo de Fuego Original |
Pieza de Madera de Pino | 600 | 41x185 [mm] | no menciona |
