MD0004-F

Muro Divisorio


Elemento Constructivo Vertical

Para acceder a los descargables de esta solución inicia sesión o regístrate ahora


Importante: Para la descripción de los materiales (exterior e interior), propiedades de la madera y especificación tabique o entramado, las recomendaciones estarán mencionadas en color GRIS, mientras que la información especificada en informes de desempeño estará expresada en NEGRO.

Propiedades de la Solución
Peso (por metro lineal) Carga Admisible Espesor
152 3699 163.2
[Kg/m] [Kg/m] [mm]

Función Estructural
Gravitacional X
Lateral X


Tornillo SDWV13400 de Simpson Strong-Tie

tornillo sdwv sst

Tornillo cuyo diseño del hilo esta optimizado para unir maderas de tamaño “2X”. Posee tablas de carga admisible al corte y a tracción y está certificado para uniones madera-madera de uso interior (bajo nivel de corrosión).


Ver más

Interior

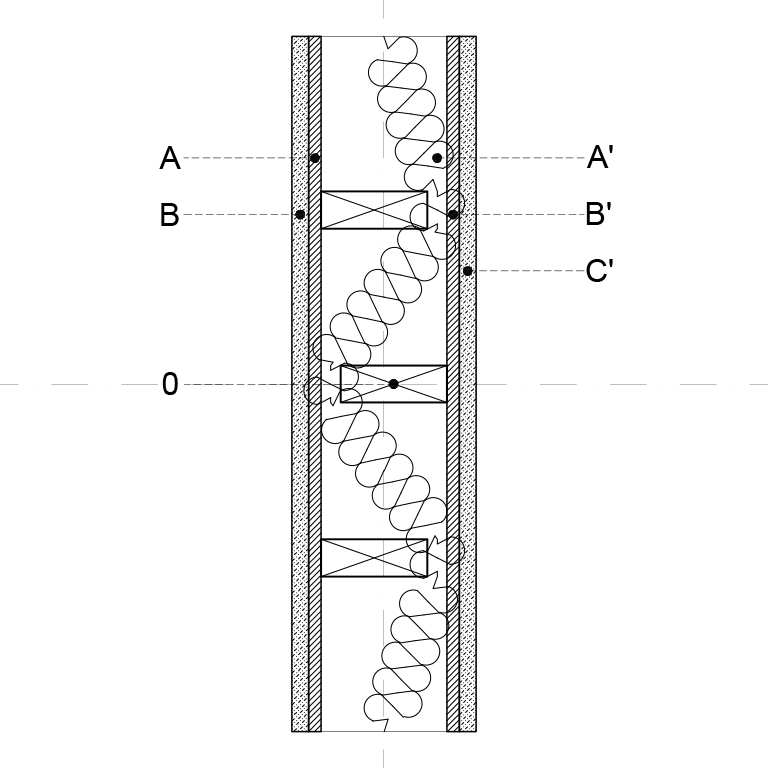

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
H
G
F
E
D
C
B Plancha Yeso Cartón ER Gyplac Romeral 15[mm] 15 Pizarreño-Romeral 1036 D 01 02 07/D 04 06 12
A Plancha OSB Estructural Home Plus LP 11.1[mm] 11.1 LP Chile 700 D 03 08 05/D 04 06 09/D 05 06 02

Núcleo

0 Recomendaciones Propiedades de la Madera Especificación Tabique de Madera
Especie Terminación Preservación NCh 819 Contenido de Humedad NCh 1198 Cantidad Pie Derecho Solera Grado Estructural NCh 1198 Distanciamiento
[mm]
Presencia Cadenetas Proveedor
Pino Radiata Cepillado / Dimensionado
(Según informe de fuego)
Preservado CH<20% 1 N/A N/A C16 400 s/cadeneta Genérico
33x94 [mm] 33x111 [mm]

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
A' Aislación Lana de Vidrio Romeral 50[mm] (11[kg/m3]) 50 Pizarreño-Romeral 11 D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01
B' Plancha OSB Estructural Home Plus LP 11.1[mm] 11.1 LP Chile 700 D 03 08 05/D 04 06 09/D 05 06 02
C' Plancha Yeso Cartón ER Gyplac Romeral 15[mm] 15 Pizarreño-Romeral 1036 D 01 02 07/D 04 06 12
D'
E'
F'
G'
H'

Fuego

Resistencia al Fuego (RF)
[Clasificación]
Informe N° (RF) Laboratorio (RF) Tipo de Informe (RF) Fecha de Emisión (RF)
60 1424110 DICTUC Asimilación 23/08/2017

Acústico Aéreo

Indice de Reducción Acústica (Rw+C) [dB(A)] Informe N° (Rw+C) Laboratorio (Rw+C) Tipo de Informe (Rw+C) Fecha de Emisión (Rw+C)
50 0251-3-AE CPIA Ensayo 05/01/2017
Fijación Panel / Entramado
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
Tipo Clavos
Proveedor Genérico
Diámetro 2 ½"
Distanciamiento Perimetral (A) [mm] 100
Distanciamiento Interior (B) [mm] 200
Fijación Entramado / Entramado
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
Tipo Clavos
Proveedor Genérico
Diámetro 3 ½"
Cadenetas Otros
Tipo Altura/Distanciamiento [mm] Escuadría Información Sobre Carga Ensayo de Fuego Original
N/A N/A N/A no menciona
