MI0045-A

Muro Interior


Elemento Constructivo Vertical
Fuentes:

Para acceder a los descargables de esta solución inicia sesión o regístrate ahora


Importante: Para la descripción de los materiales (exterior e interior), propiedades de la madera y especificación tabique o entramado, las recomendaciones estarán mencionadas en color GRIS, mientras que la información especificada en informes de desempeño estará expresada en NEGRO.

Propiedades de la Solución
Peso (por metro lineal) Carga Admisible Espesor
178 4648 196.2
[Kg/m] [Kg/m] [mm]

Función Estructural
Gravitacional X
Lateral X


Interior

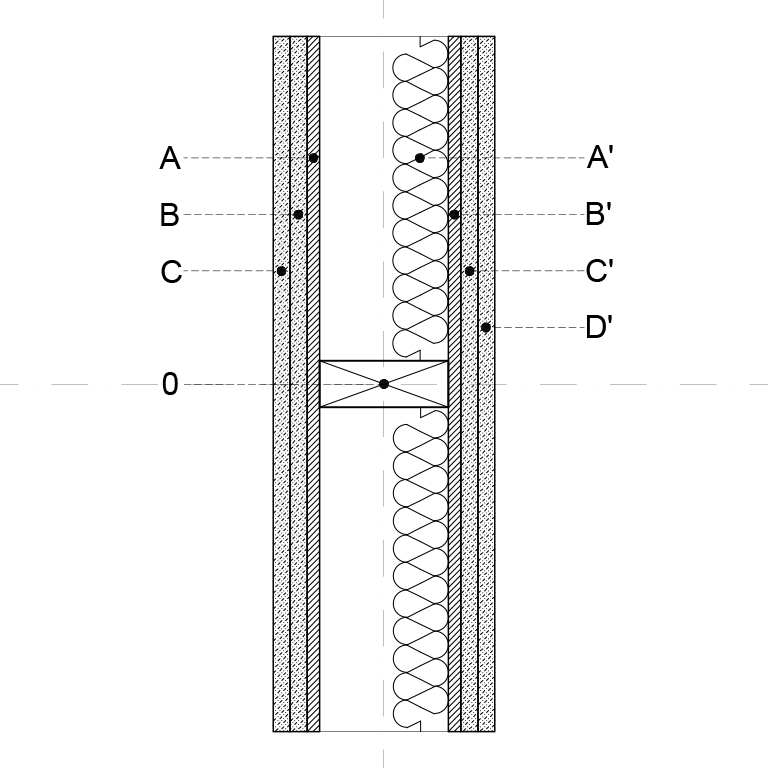

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
H
G
F
E
D
C Plancha Yeso Cartón RF Knauf 15[mm] 15 Knauf 700 D 01 02 07/D 04 06 12
B Plancha Yeso Cartón RF Knauf 15[mm] 15 Knauf 700 D 01 02 07/D 04 06 12
A Plancha OSB Estructural Genérico 11.1[mm] 11.1 Genérico 700 D 03 08 05/D 04 06 09/D 05 06 02

Núcleo

0 Recomendaciones Propiedades de la Madera Especificación Tabique de Madera
Especie Terminación Preservación NCh 819 Contenido de Humedad NCh 1198 Cantidad Pie Derecho Solera Grado Estructural NCh 1198 Distanciamiento
[mm]
Presencia Cadenetas Proveedor
Pino Radiata Cepillado / Dimensionado
(Según informe de fuego)
Preservado CH<20% 1 2x5 2x5 GS 400 s/cadeneta Genérico
41x114 [mm] 41x114 [mm]

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
A' Aislación Lana de Vidrio Genérico 50[mm]mín (11 a 12[kg/m3]) 50 Genérico 11 D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01
B' Plancha OSB Estructural Genérico 11.1[mm] 11.1 Genérico 700 D 03 08 05/D 04 06 09/D 05 06 02
C' Plancha Yeso Cartón RF Knauf 15[mm] 15 Knauf 700 D 01 02 07/D 04 06 12
D' Plancha Yeso Cartón RF Knauf 15[mm] 15 Knauf 700 D 01 02 07/D 04 06 12
E'
F'
G'
H'

Fuego

Resistencia al Fuego (RF)
[Clasificación]
Informe N° (RF) Laboratorio (RF) Tipo de Informe (RF) Fecha de Emisión (RF)
120 1.367.301-4 IDIEM Asimilación 16/12/2019
Fijación Panel / Entramado
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
Tipo Tornillos o Clavos
Proveedor Genérico
Diámetro #6x1 ¼" (tornillos) - longitud mínima 1 ¼" (clavos)
Distanciamiento Perimetral (A) [mm] Máximo 250
Distanciamiento Interior (B) [mm] Máximo 250
Fijación Entramado / Entramado
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
Tipo Información no detallada
Proveedor Genérico
Diámetro Información no detallada
Cadenetas Otros
Tipo Altura/Distanciamiento [mm] Escuadría Información Sobre Carga Ensayo de Fuego Original
N/A N/A N/A no menciona
