| Propiedades de la Solución | ||
|---|---|---|
| Peso (por metro lineal) | Carga Admisible | Espesor |
| 50 | 1052 | 78.5 |
| [Kg/m] | [Kg/m] | [mm] |
| Función Estructural | ||
|---|---|---|
| Gravitacional | X | |
| Lateral | X | |

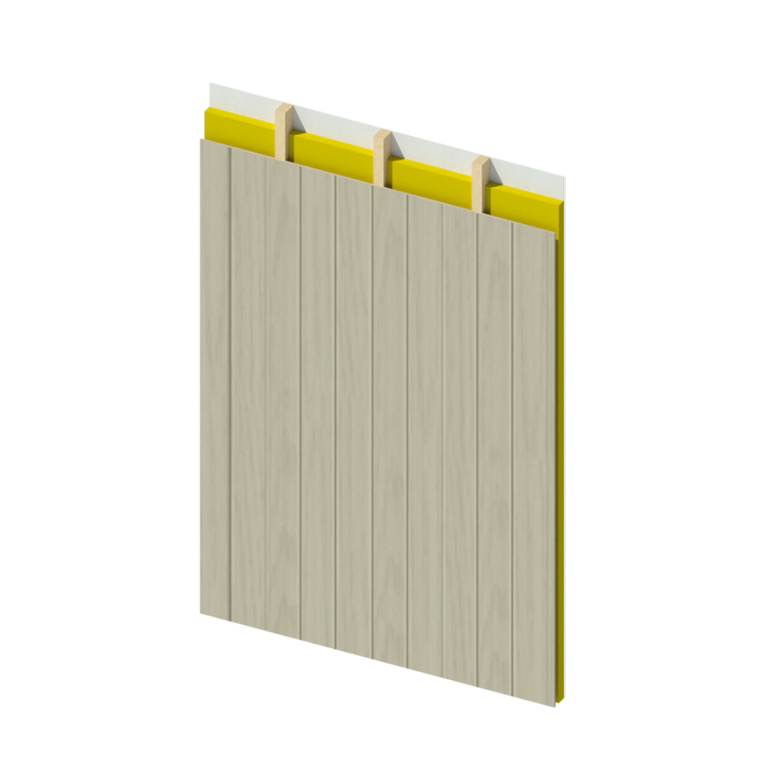

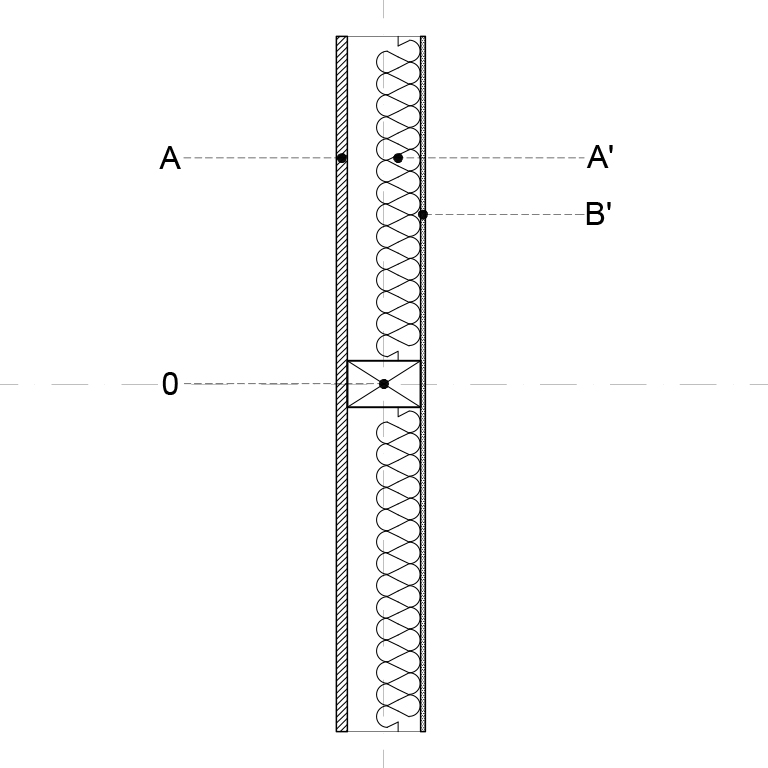

| Capa | Nombre Material | Espesor [mm] | Proveedor | Densidad [kg/m³] | Código Itemizado |
|---|---|---|---|---|---|
| H | |||||
| G | |||||
| F | |||||
| E | |||||
| D | |||||
| C | |||||
| B | |||||
| A | Plancha OSB Estructural SmartPanel LP 9.5[mm] | 9.5 | LP Chile | 705 | D 03 08 05/D 04 06 09/D 05 06 02 |
| 0 | Recomendaciones Propiedades de la Madera | Especificación Tabique de Madera | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Especie | Terminación | Preservación NCh 819 | Contenido de Humedad NCh 1198 | Cantidad | Pie Derecho | Solera | Grado Estructural NCh 1198 | Distanciamiento [mm] |
Presencia Cadenetas | Proveedor | |
| Pino Radiata | Cepillado / Dimensionado (Según informe de fuego) |
Preservado | CH<20% | 1 | 2x3 | 2x3 | C24 | 400 | s/cadeneta | Genérico | |
| 41x65 [mm] | 41x65 [mm] | ||||||||||
| Capa | Nombre Material | Espesor [mm] | Proveedor | Densidad [kg/m³] | Código Itemizado |
|---|---|---|---|---|---|
| A' | Aislación Lana Mineral Genérico 40[mm] (40[kg/m3]) | 40 | Genérico | 40 | D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01 |
| B' | Plancha Fibrocemento Genérico 4[mm] | 4 | Genérico | 920 | D 01 02 04/D 03 08 03/D 04 06 07/D 05 80 01 |
| C' | |||||
| D' | |||||
| E' | |||||
| F' | |||||
| G' | |||||
| H' |
| Resistencia al Fuego (RF) [Clasificación] |
Informe N° (RF) | Laboratorio (RF) | Tipo de Informe (RF) | Fecha de Emisión (RF) |
|---|---|---|---|---|
| 15 | 270.252 | IDIEM | Ensayo | 29/07/2002 |
| Transmitancia Térmica (U) [W/(m².K)] | Informe N° (U) | Laboratorio (U) | Tipo de Informe (U) | Fecha de Emisión (U) |
|---|---|---|---|---|
| 0.85 | 2019112 | CIM UC | Memoria de Cálculo | 05/11/2019 |
| ZONA TÉRMICA (Art. 4.1.10 OGUC) |
|
|---|---|
| 1 | X |
| 2 | X |
| 3 | X |
| 4 | X |
| 5 | X |
| 6 | X |
| 7 | |
| PDA (Plan de Descontaminación Atmosférica) (Art.4.1.10 Bis OGUC) |
|
|---|---|
| Temuco y Padre Las Casas | |
| Talca - Maule | |
| Chillán - Chillán Viejo | |
| Osorno | |
| Coyhaique | |
| Valdivia | |
| Los Ángeles | |
| Valle Central Provincia Curicó | |
| Concepción Metropolitano | |
| Valle Central Región O'Higgins (Z3) | X |
| Valle Central Región O'Higgins (Z5) | X |
| ZONA TÉRMICA (NCh 1079 – Estándares Construcción Sustentable) |
|
|---|---|
| A | X |
| B | |
| C | |
| D | |
| E | |
| F | |
| G | |
| H | |
| I | |
| Fijación Panel / Entramado | |
|---|---|
|
La unión Panel / Entramado permite unir el panel estructural y el entramado de madera mediante fijaciones como clavos, tornillos, entre otras. Se destacan dos tipos de distanciamientos entre fijaciones (en mm), estructuralmente relevantes: el distanciamiento Perimetral (A) y el distanciamiento Interior (B).
|
|
| Tipo | Información no detallada |
| Proveedor | Genérico |
| Diámetro | Información no detallada |
| Distanciamiento Perimetral (A) [mm] | Información no detallada |
| Distanciamiento Interior (B) [mm] | Información no detallada |
| Fijación Entramado / Entramado | |
|
La unión Entramado / Entramado permite unir los elementos estructurales del entramado de la solución constructiva entre ellos mediante fijaciones como clavos, placas metálicas, entre otras.
|
|
| Tipo | Información no detallada |
| Proveedor | Genérico |
| Diámetro | Información no detallada |
| Cadenetas | Otros | ||
|---|---|---|---|
| Tipo | Altura/Distanciamiento [mm] | Escuadría | Información Sobre Carga Ensayo de Fuego Original |
| N/A | N/A | N/A | no menciona |
